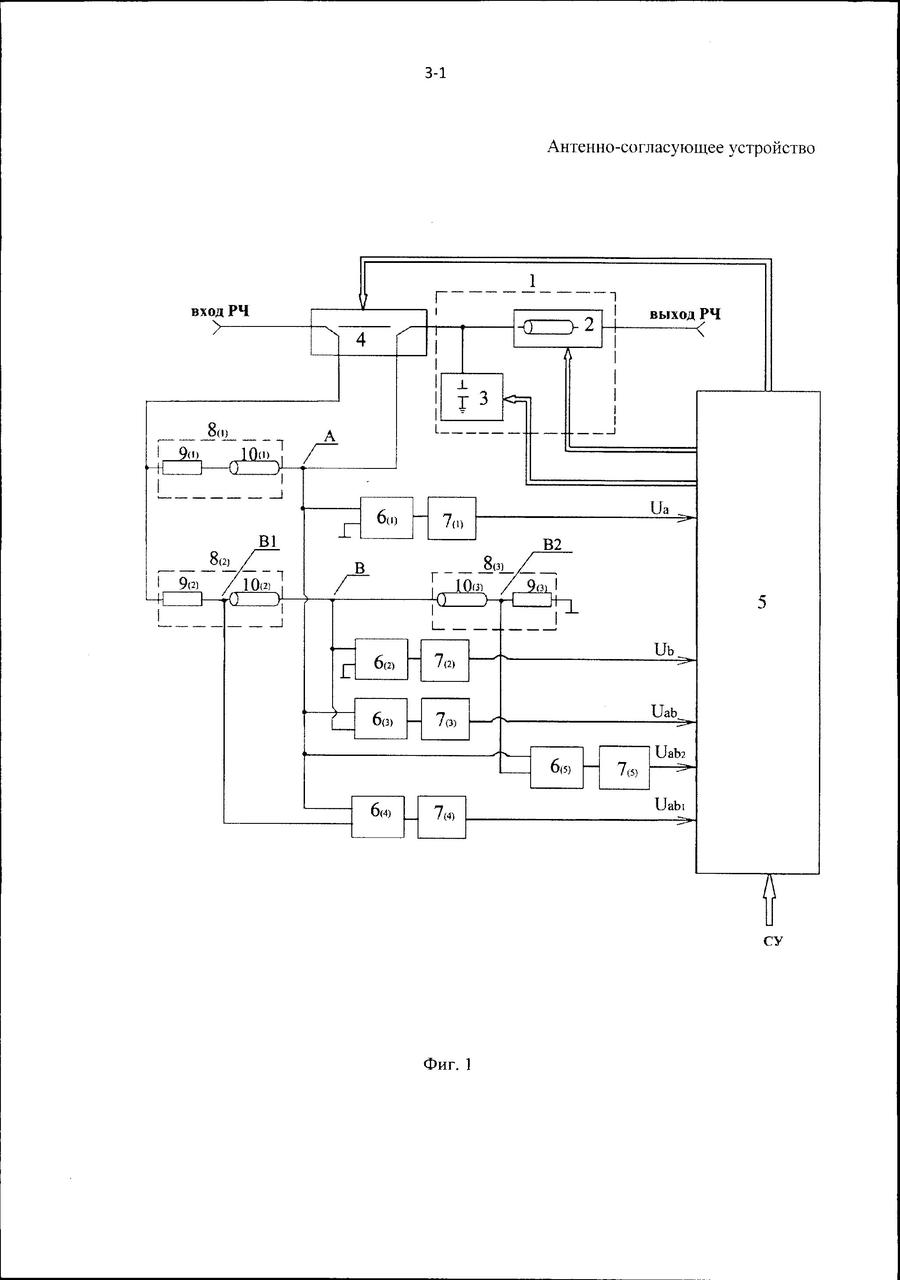

содержит согласующий контур, образуемый длинной линией с дискретно коммутируемой длиной и магазином конденсаторов, шунтирующих вход длинной линии, коммутатор, микроконтроллер, пять буферных каскадов, пять детекторов, а также три измерительных участка, каждый из которых представляет собой последовательное соединение резистора и отрезка длинной линии.

АнСУ на отрезках линий — наиболее простые устройства согласования, применяемые в основном в метровом и дециметровом диапазонах волн. Представляют собой цепи, являющиеся комбинацией отрезков линий определённых длины и волнового сопротивления. Для преобразования сопротивлений используются разные виды коаксиальных трансформаторов, для устранения реактивной составляющей импеданса — реактивные шлейфы, а для симметрирования — различные симметрирующие устройства, такие, как: U-колено, четвертьволновый стакан, симметрирующий мостик, симметрирующая щель и др.

Техническое средство, предназначенное для согласования параметров антенны с параметрами передатчика, приёмника или фидерной линии, выполненное в виде отдельного блока, устанавливаемого непосредственно у ввода антенны. При необходимости, с помощью АСУ производится также симметрирование антенны. Под согласованием подразумевается такое преобразование входного или выходного сопротивления антенны, чтобы оно было равно волновому сопротивлению питающего фидера, либо, при непосредственном подключении, соответствовало оптимальной работе выходного устройства передатчика, входного устройства приёмника.

Виды АСУ:

• АСУ с неперестраеваемыми параметрами, для узкого диапазона частот
  • Узкодиапазонные АСУ на дискретных LC-элементах
  • АСУ на основе цепей с распределёнными параметрами (на отрезках линий)
• АСУ с ручной настройкой
• АСУ с автоматической настройкой
