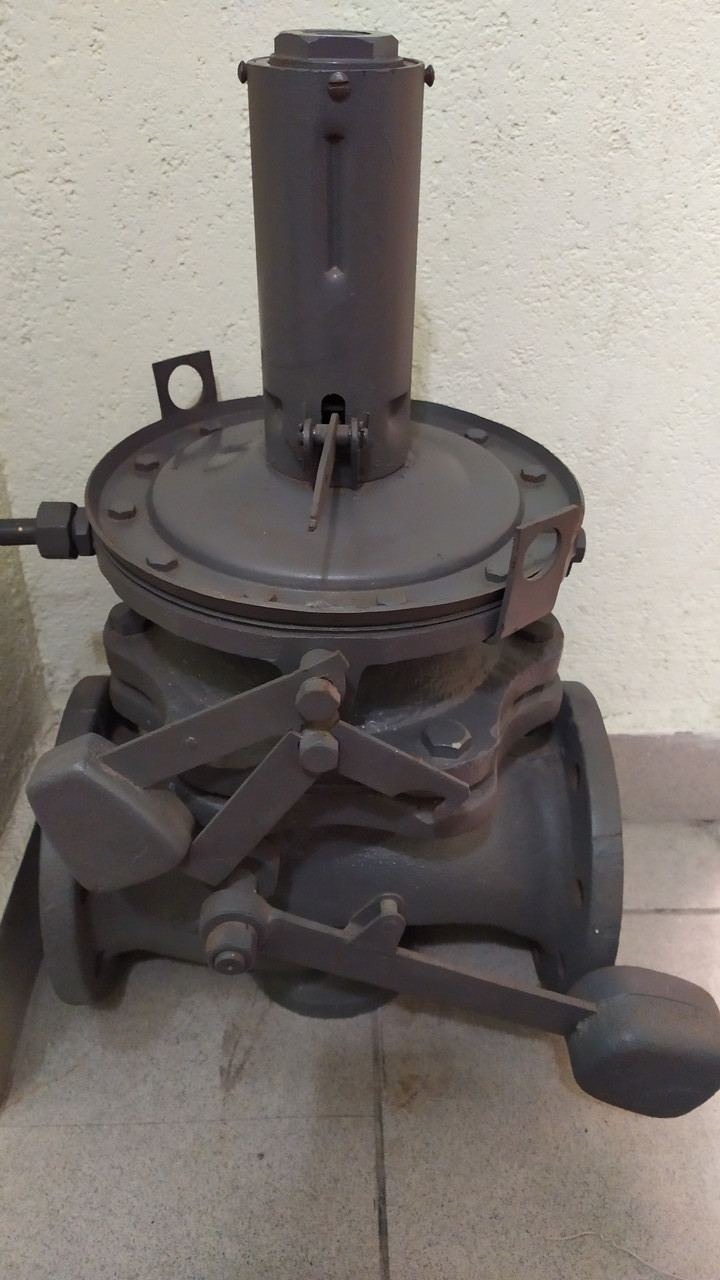

ПКН-100А
- В наличии
2 200 руб.
Заказ только по телефону
- +375 (29) 129-10-13А1
- +375 (29) 818-10-13МТС
Описание
Клапаны предохранительные запорные ПКН-50А, -100А, ПКНВ-50А, -100А предназначены для автоматического перекрытия подачи воздуха, искусственных, углеводородных и других неагрессивных газов при выходе контролируемого давления за установленные верхний или нижний пороги.
Технические характеристики:
|
НАИМЕНОВАНИЕ ПАРАМЕТРА |
ПКН-50А |
ПКН-100А |
ПКВ-50А |
ПКВ-100А |
ПКНВ-50А |
ПКНВ-100А |
|
| Исполнение | 00, 01 | 00, 01 | 02, 03, 04, 05 | 02, 03, 04, 05 | 06, 07 | 06, 07 | |
| Номинальный диаметр | 50 | 100 | 50 | 100 | 50 | 100 | |
| Номинальное давление, МПа | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | |
| Диапазон контролируемого давления, МПа | 0,0016-0,024 | 0,024-0,3 (исп. 02 и 03) 0,3-0,6 (исп. 04 и 05) |
0,0016-0,6 | ||||
| Диапазон настройки срабатывания ПЗК, МПа: | |||||||
| - при понижении контролируемого давления | 0,0003-0,003 | 0,0003-0,003 | 0,003-0,03 | 0,003-0,03 | - | - | |
| - при повышении контролируемого давления | |||||||
| Точность срабатывания, % | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | |
| Тип управляющего сигнала | пневматический | электрический | |||||
| Габаритные размеры, мм, не более: | |||||||
| - строительная длина | 254 | 350 | 254 | 350 | 254 | 350 | |
| - ширина | 280 | 325 | 280 | 325 | 260 | 300 | |
| - высота | 230 | 405 | 280 | 405 | 310 | 440 | |
| Масса, кг, не более | |||||||
| - алюминиевый корпус | 17,3 | 28,3 | 17,5 | 28,7 | 18,0 | 29,7 | |
| - чугунный корус | 24,3 | 48,3 | 24,7 | 48,7 | 25,2 | 49,6 | |
Клапаны являются полуавтоматическими запорными устройствами. Закрытие клапанов происходит автоматически, открытие производится вручную. Произвольное открытие клапана исключено.
Клапаны предохранительные запорные ПКНВ-50А, -100А перекрывают подачу газа при загазованности помещений сверх установленных пределов и срабатывают при отключении подачи электроэнергии на электромагнитную катушку.
Изготавливаются в различных исполнениях в зависимости от диапазона контролируемого давления, пределов настройки срабатывания, направления потока газа.
Устанавливаются на газопроводах низкого, среднего и высокого давления.
Корпуса клапанов изготавливается в чугунном исполнении
Вид климатического исполнения У категории размещения 2 по ГОСТ 15150-69 с ограничением нижнего значения температуры до минус 35°С и верхнего значения до плюс 45°С.
Характеристики
| Основные | |
|---|---|
| Производитель | Белгазтехника |
| Страна производитель | Беларусь |
| Гарантийный срок | 36 мес |
| Материал корпуса регулятора | Чугун |
| Монтажное положение | Вертикальное |
Информация для заказа
- Цена: 2 200 руб.
