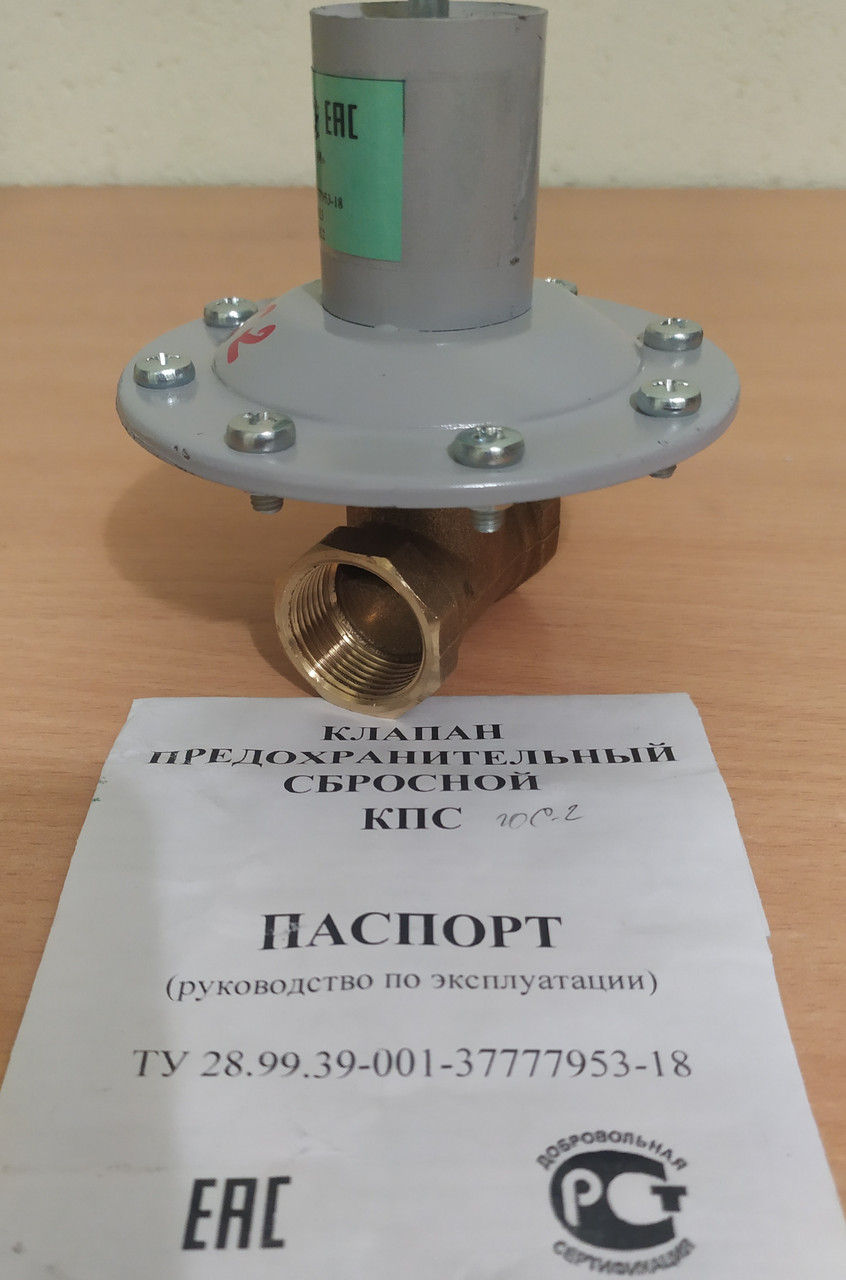

Клапан сбросной КПС-С, КПС-Н

  • Под заказ
  • Только оптом

1 руб.

Минимальный заказ — 10 шт.

+375173921003
факс
  • +375291291013
    А1
  • +375298181013
    МТС
  • День Время работы Перерыв
    Понедельник 09:00 — 17:00
    Вторник 09:00 — 17:00
    Среда 09:00 — 17:00
    Четверг 09:00 — 17:00
    Пятница 09:00 — 16:30
    Суббота Выходной
    Воскресенье Выходной

    * Время указано для региона: Беларусь, Минск

  • +375173921003факс
    +375291291013А1
    +375298181013МТС
    БеларусьМинскул.Игуменский тракт 26-2Н
    +375291291013
    +375291291013
    +375291291013
Клапан сбросной КПС-С, КПС-Н
Клапан сбросной КПС-С, КПС-НПод заказ
руб.
+375173921003
факс
  • +375291291013
    А1
  • +375298181013
    МТС

Описание

Клапан предохранительный сбросной КПС


Клапан предохранительный сбросной КПС, предназначен для сброса газа в атмосферу при повышении давления в сети сверх допустимого значения, для использования в газорегуляторных пунктах, имеющих в своём составе запорные клапана. Обеспечивают сброс газа в атмосферу с расходом не менее 0,5 м3/ч при повышении давления в сети сверх заданного значения более чем на 5%. Простота конструкции и настройки.



Изготавливаются в двух исполнениях:

  • КПС-Н - для регуляторов типа РДНК ,РДГК
  • КПС-С - для регуляторов типа РДСК



Технические характеристики клапанов КПС

Тип клапана

КПС-Н-1
(КПС-Н-1-Г)*

КПС-С-1
(КПС-С-1-Г)*

КПС-С-2
(КПС-С-2-Г)*

Рабочая среда Природный газ по ГОСТ 5542-87
Сжиженный газ по ГОСТ 20448-90
Температура окружающей среды от-40С  до+60С
Максимальное рабочее давление на входе, кПа 6 50 400
Диапазон  настройки  давления срабатывания Рср., кПа 2,5...6 6...40 50...360
Заводская настройка давления срабатывания клапана, кПа 3 30 150
Погрешность срабатывания, %, не более:  ...5
Пропускная  способность, м /ч, при
превышении давления срабатывания
от номинального значения настройки
на 0,1Рср.
0,5...0,05
Присоединительные размеры:
- входное отверстие
- выходное отверстие
G 1/2-В  (G 3/4-В)
G 3/4-В  (G 3/4-В)
Габаритные размеры, мм, не более:
- длина
- ширина
- высота

85  (110)
85  (85)
100  (125)

Масса, кг, не более 0,5  (0,6)



*Для удобства монтажа КПС-Н-1-Г комплектуется накидными гайками и патрубками. (см. габаритно-монтажный чертеж

КПС-Н-1-Г (С-1-Г, С-2-Г).

Оборудование рекомендовано к применению на объектах ОАО «Газпром газораспределение».



Принципиальная схема



Габаритно-монтажные схемы





Характеристики

Основные
Страна производительРоссия
Вес0.5 кг
Рабочая средаГаз
Тип присоединенияМуфтовое
Условный проход  25 мм
Функциональное назначение клапанаЗапорный клапан
Дополнительные характеристики
Высота100 мм
Длина85 мм
Максимальная температура окружающей среды60 град.
Минимальная температура окружающей среды-40 град.
Ширина85 мм
