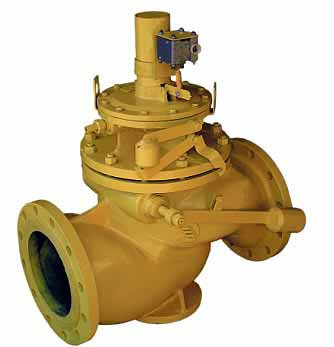

Клапан предохранительный запорный типа ПКНэ, ПКВэ (электромагнитный)
- Под заказ
- Только оптом
Отправка с 03 февраля 20262 000 руб.
Заказ только по телефону
- +375 (29) 818-10-13МТС
Описание
Клапан предохранительный запорный типа ПКНэ, ПКВэ
Назначение
Предохранительные запорные клапаны типа ПКНэ и ПКВэ с электромагнитным исполнительным механизмом предназначены для перекрытия подачи неагрессивных углеводородных газов в системах автоматического управления газопотребляющими устройствами.
Принцип действия
Дистанционное управление клапаном осуществляется путем подачи напряжения срабатывания 220В на электромагнитный исполнительный механизм, который приводит в действие запорную систему клапана.
Технические характеристики предохранительных клапанов ПКН(В)э
|
Параметр |
ПКНэ-50 |
ПКВэ-50 |
ПКНэ-100 |
ПКВэ-100 |
ПКНэ-200 |
ПКВэ-200 |
|
Рабочая среда |
Природный газ |
|||||
|
Диаметр условного прохода, мм |
50 |
50 |
100 |
100 |
200 |
200 |
|
Максимальное входное давление, МПа |
1,2 |
|||||
|
Пределы настройки контролируемого давления (при понижении), МПа |
0,0003-0,003 |
0,003-0,03 |
0,0003-0,003 |
0,003-0,03 |
0,0003-0,003 |
0,003-0,03 |
|
Пределы настройки контролируемого давления (при повышении), МПа |
0,002-0,06 |
0,03-0,6 |
0,002-0,6 |
0,03-0,6 |
0,002-0,06 |
0,03-0,6 |
|
Точность срабатывания, %, не более |
5 |
2 |
5 |
2 |
5 |
2 |
|
Тип привода |
Электромагнитный |
|||||
|
Напряжение питания, В (50Гц) |
220 |
|||||
|
Строительная длина, мм |
230 |
230 |
350 |
350 |
600 |
600 |
|
Длина, мм, не более |
390 |
390 |
425 |
425 |
600 |
600 |
|
Ширина, мм, не более |
310 |
310 |
320 |
320 |
390 |
390 |
|
Высота, мм, не более |
480 |
480 |
600 |
600 |
720 |
720 |
|
Тип присоединения |
фланцевое |
|||||
|
Масса, кг, не более |
31,5 |
31,5 |
52,5 |
52,5 |
141 |
141 |
Характеристики
| Основные | |
|---|---|
| Страна производитель | Россия |
| Дистанционное управление | Да |
| Привод | Электрический |
| Рабочая среда | Газ |
| Тип клапана | Электромагнитный |
| Тип присоединения | Фланцевое |
| Условный проход | 50 мм |
| Функциональное назначение клапана | Запорный клапан, Предохранительный клапан |
| Цвет | Желтый |
| Дополнительные характеристики | |
| Максимальная температура окружающей среды | 60 град. |
| Минимальная температура окружающей среды | -40 град. |
Информация для заказа
- Цена: 2 000 руб.
