Регулятор-стабилизатор давления газа серии РС

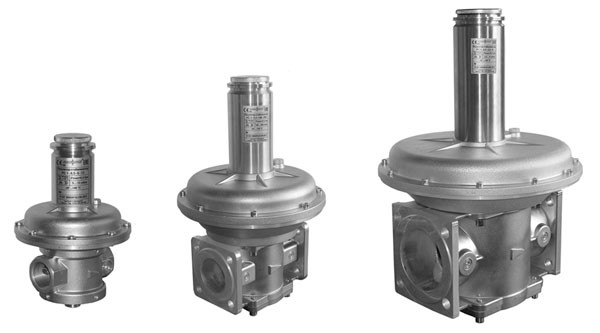

Регуляторы-стабилизаторы давления газа серии РС (в алюминиевом корпусе)


Регуляторы-стабилизаторы давления соответствуют ТУ BY 200020142.030-2013.

Регуляторы-стабилизаторы давления предназначены для снижения и поддержания выходного давления в объекте регулированияпостоянным в заданных пределах независимо от колебаний давления на входе и изменений расхода.

Область применения регуляторов-стабилизаторов давления - газовые регуляторные пункты и установки, газовые горелки и приборы аналогичного назначения.

Климатическое исполнение: У3.1 (-30...+40 °С); У2 (-40...+40 °С).



Типы присоединения

По типу присоединения к трубопроводу регуляторы-стабилизаторы давления изготавливаются:

• муфтовые от DN 15 до DN 50;
• фланцевые от DN 32 до DN 100.

Фланцы регуляторов-стабилизаторов давления соответствуют ГОСТ 12815, исп. 1, до 0,6 МПа.

Материал корпуса регуляторов-стабилизаторов давления алюминиевые сплавы АК12ОЧ, АК12ПЧ.

Общие технические характеристики регуляторов-стабилизаторов давления



Максимальное давление на входе:

• для РС ... 0,5 - ... - 0,5 бар (500 мбар);
• для РС ... 6 - ... - 6 бар (6000 мбар).

Диапазон давлений на выходе определяется пружиной, установленной в регуляторе

Максимальное отклонение давления на выходе: ±10 %

Температура рабочей среды - от минус 30 °С до плюс 70 °С

Средний срок службы - не менее 9 лет

Монтаж регуляторов-стабилизаторов давления возможен как на горизонтальные, так и на вертикальные трубопроводы.





1. РС - обозначение серии

2. Присоединительный размер, дюймы

3. Максимальное рабочее давление:

• 0,5 - 0,5 бар;
• 6 - 6 бар

4. Диапазон регулирования выходного давления (нижний предел - верхний предел):

Для регуляторов на входное давление до 0,5 бар:

• 2,5 - 9: 2,5 - 9 мбар;
• 5 - 13: 5 - 13 мбар;
• 5 - 20: 5 - 20 мбар;
• 10 - 30: 10 - 30 мбар;
• 25 - 55: 25 - 55 мбар;
• 30 - 70: 30 - 70 мбар;
• 60 - 110: 60 - 110 мбар;
• 100 - 150: 100 - 150 мбар;
• 140 - 200: 140 - 200 мбар.

Для регуляторов на входное давление до 6 бар:
