Описание

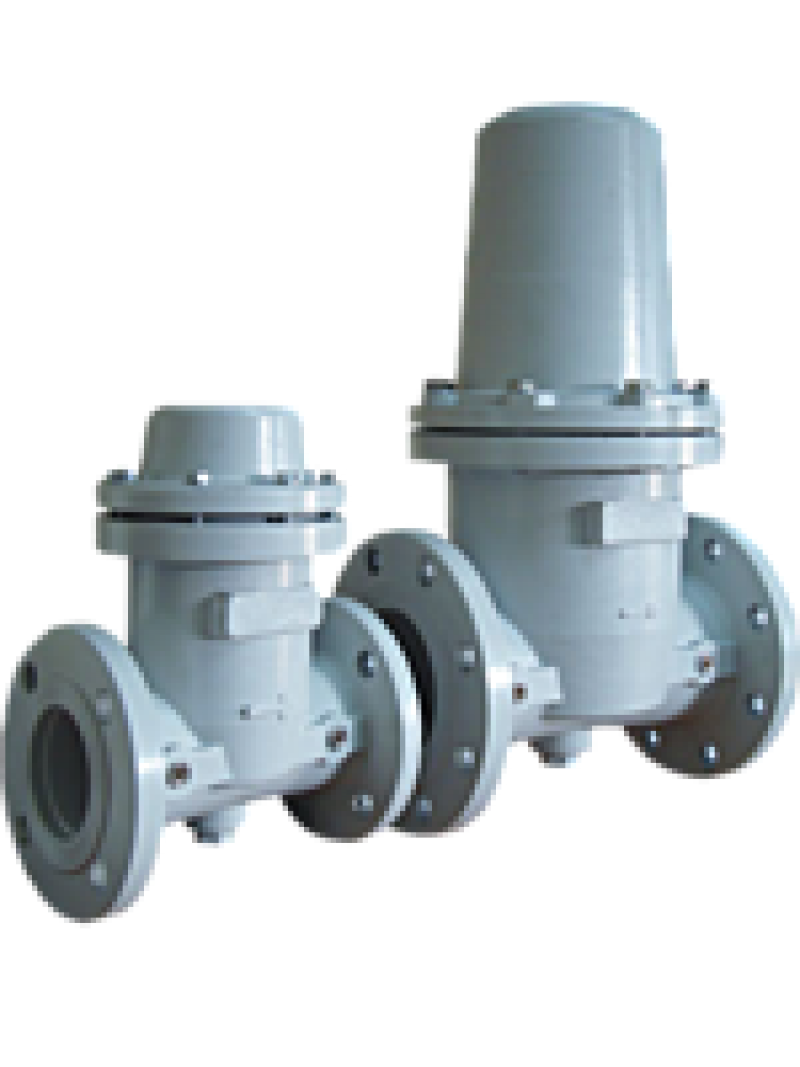

Газовый фильтр ФГ-1,6-50/80/100



Фильтры газа ФГ-1,6, Ду 50, 80 (фильтры) предназначены для очистки от механических частиц природного газа,а также воздуха, азота и других неагрессивных газов при рабочей температуре очищаемых газов от -40 до +70°C и температуре окружающей среды от -40 до +70°C и применяются для установки на газопроводах перед измерительными приборами, запорно-регулирующей арматурой, газогорелочными устройствами котлов и других газосжигающих установок для повышения надёжности и долговечности работы оборудования.



Фильтр может быть установлен в трубопровод, как в горизонтальном положении, так и в вертикальном положении. Направления потока газа в газопроводе должно совпадать с направлением указанным стрелкой на корпусе фильтра.



При вертикальной установке направление потока газа должно быть сверху вниз. На корпусе фильтра предусмотрены фитинги для установки идикатора перепада давления. Установка индикатора производится через трубку Ду 6 мм с помощью уплотняющих втулок. Фильтры при вертикальной установке и при направлении потока газа справа, оснащённые индикатором перепада давления — поставляются по специальному заказу.



Фильтрующий элемент:



  • сетка металлическая, нержавеющая, с ячейкой 0,08 мм (80 мкм);

  • синтетическое иглопробивное полотно с фильтрацией 0,005 мм (5 мкм);

  • бумажно-целлюлозное полотно с фильтрацией 0,005 мм (5 мкм).





Основные технические характеристики



Параметры изделия

Значение для исполнения фильтра

ФГ-1,6-50(В*)

ФГ-1,6-80(В*)

ФГ-1,6-100(В*)

Рабочая среда

Природный газ по ГОСТ 5542-87

Диаметр условного прохода,
Ду, мм

50

80

100

Максимальное рабочее давление, МПа, (кгс/см2)

1,6(16)

Пропускная способность при
1,6 МПа, м3/ч

3200

(2700)

7650

(6500)

11850

(10900)

Тип фильтрующего элемента

- сетка нерж. 0,08 мм (80 мкм),

- бум.-целлюл. материал 0,005 мм (5 мкм) и 0,05 мм(50 мкм)

Допустимый перепад давления, кПа

5 (10)

Присоединение

Фланцевое ГОСТ 12820-80

Габаритные размеры, мм,
не более
— строительная длина L
— ширина B
— высота H

210
160
290

270
210
490

320
244
580

Масса, кг, не более

8

13

18



В* фильтрующий материал высокой степени очистки 0,005 (5 мкм).





Характеристики

Основные
Производитель Газстрой
Страна производительРоссия
Материал корпуса газового фильтраАлюминий
Пользовательские характеристики
Максимальное рабочее давление 16 бар
Габаритные и присоединительные размеры
Присоединениефланцевое, ГОСТ 12820-80
