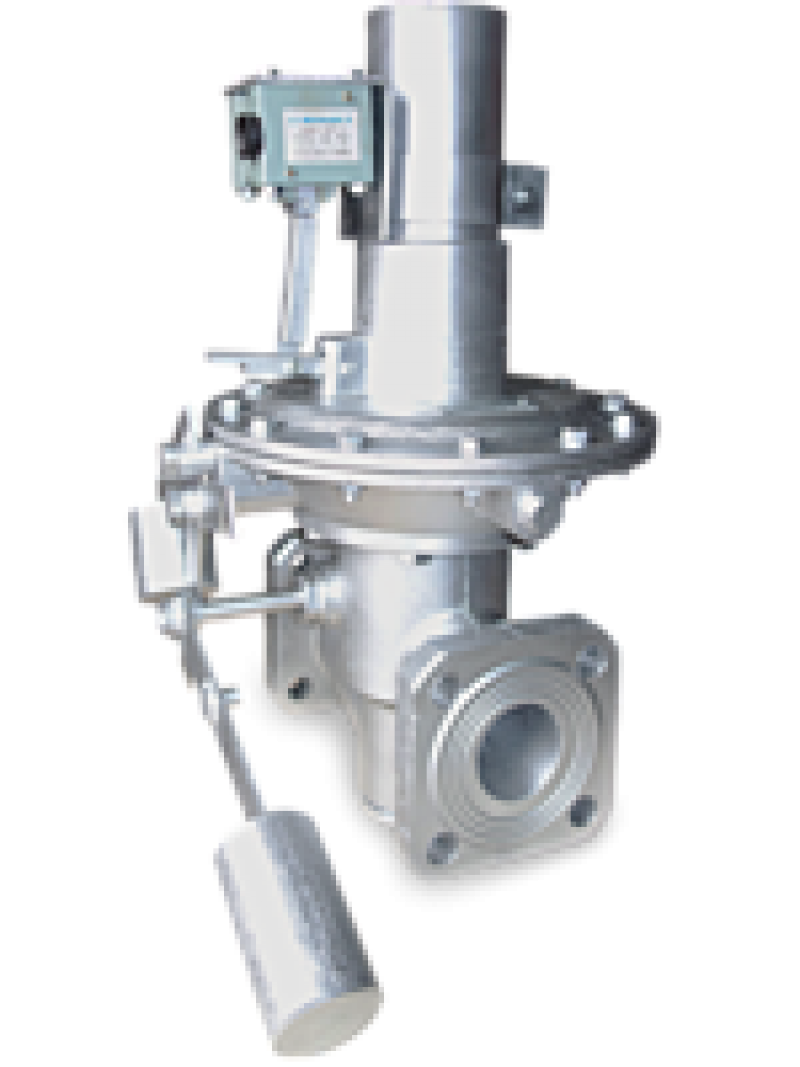

Клапан предохранительный запорный электромагнитный ПКНЭ и ПКВЭ
- Под заказ
- Только оптом
Цену уточняйте
- +375 (29) 129-10-13А1
- +375 (29) 818-10-13МТС
Описание
Предохранительный запорный электромагнитный клапан ПКНЭ и ПКВЭ
Клапаны предохранительные запорные электромагнитные ПКНЭ и ПКВЭ являются полуавтоматическими запорными устройствами, предназначенными для герметичного перекрытия подачи неагрессивных углеводородных газов.
Клапаны автоматически закрываются при выходе контролируемого давления за установленные верхний и нижний пределы, а так же в системах автоматического управления газоиспользующими устройствами при отключении напряжения на электромагните. Открытие клапанов производится вручную. Произвольное открытие клапанов исключено.
Условия эксплуатации клапанов должны соответствовать климатическому исполнению УХЛ 2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 35 до плюс 450 С. Клапаны разрешается устанавливать не во взрывоопасных помещениях.
Клапаны изготавливаются с условным проходом Ду 50, 100 и 200 низкого ПКНЭ или высокого ПКВЭ контролируемого давления.
Основные технические характеристики
|
Наименование параметра или размера |
Значение для типа и исполнения |
||||
|
ПКН(В)Э-50 |
ПКН(В)Э-100 |
ПКН(В)Э-200 |
|||
|
Рабочее давление на входе, МПа, не более |
1,2 |
||||
|
Условный проход, Ду, мм |
50 |
100 |
200 |
||
|
Пределы настройки контролируемого давления, МПа
для ПКВ
|
0,003-0,03 |
||||
|
Напряжение питающей сети, В |
220±22 |
||||
|
Частота, Гц |
50 |
||||
|
Потребляемая мощность, Вт, не более |
40 |
||||
|
Тип присоединения |
Фланцевый по ГОСТ-12820-80 |
||||
|
Строительная длина, мм |
230±1,5 |
350±2,0 |
600±3,5 |
||
|
Габаритные размеры, мм - длина - ширина - высота |
390 310 248 |
425 320 580 |
600 390 812 |
||
|
Масса, кг, не более |
33 |
73 |
140 |
||
Характеристики
| Основные атрибуты | |
|---|---|
| Производитель | Газстрой |
| Тип присоединения | Фланцевое |
| Страна производитель | Россия |
| Максимальное рабочее давление | 12 бар |
| Рабочая среда | Газ |
| Электрические параметры | |
| Напряжение питающей сети | 220 В |
| Частота | 50 Гц |
| Потребляемая мощность | 40 Вт |
Информация для заказа
- Цена: Цену уточняйте
